產品特色：

MV413是一款高功能的四路高解析畫面分割器(Multiviewer)。可以將4路HDMI數位影音訊號顯示在同一個螢幕上，並且提供多種視頻分割效果。 具備無縫切換(seamless)功能，畫面切換時不會有黑屏斷訊現象。採用最先進數位技術， 內建scaler up/down功能。MV413可透過前面板按鍵、IR遙控、或RS232遠端指令方式，靈活操控HDMI訊號輸入與輸出。音訊採用SPDIF COAX同軸輸出介面，連接音響擴大機直接輸出數位清亮高階音質。

• 四路HDMI高解析畫面同螢幕顯示。
• 提供"一大三小"、 "四平均分割"與"主畫面顯示"三種畫面分割排列模式。
• 支援無縫切換、畫面輸出不會出現黑屏或斷訊。
• 輸入解析度支援 480i/480P@60Hz, 576i/576P@50Hz, 720P@50/60Hz, 1080i@50/60Hz, 1080P@24/50/60Hz。
• 內建輸出Scaler up/down功能，解析度可達1080P。
• 音訊採用SPDIF Coaxial 同軸輸出介面，連接音響擴大機，輸出數位清亮高階音質(LPCM, AC3, DTS)。
• 支援按鍵、IR遙控、RS-232遠端指令方式切換控制。
• 符合HDMI 1.3和HDCP1.2規範 。
• 通過 FCC、CE、ROHS認證標準。

產品應用：

MV413應用在視聽娛樂、專櫃精品展示、彩券行開講轉播、安全監控、數位看板、醫療影像、公共空間多畫面影音播放都非常實用。不需要繁複的安裝程序、即插即用；並且節省螢幕硬體的投資成本，為各式多畫面影音展示提供最佳解決方案。

• 視聽娛樂
• 專櫃精品展示
• 展覽會場影音播放
• 彩券行開獎轉播
• 安全監控
• 廣告工程
• 數位看板
• 公共空間多畫面展示

 連接示意圖：

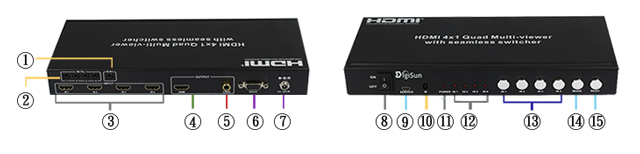

連接介面說明：

1. IR 遙控紅外線延長接收線端口
2. IR 遙控紅外線延長發射線端口
3. 4路HDMI 輸入端口
4. HDMI輸出端口
5. 音訊SPDIF Coxial 同軸線輸出端口
6. RS232控制線端口
7. 電源輸入插孔(具有螺絲防鬆脫機構)
8. 電源開關
9. 工程服務預留端口
10. IR紅外線訊號接收點
11. 電源指示燈
12. HDMI輸入訊號指示燈
13. 4路HDMI輸入主畫面選擇按鍵
14. 三種輸出模式切換按鍵 (提供"一大三小"、 "四平均分割"與"主畫面顯示"三種畫面分割排列模式)
15. 解析度選擇按鍵

產品規格：

HDMI 輸出入埠	4 輸入埠， 1 輸出埠
輸出模式	三種畫面分割模式(一大三小、 四平均分割、主畫面顯示)，並提供無縫切換(Seamless) 功能。
HDMI 輸入格式	480i@60Hz, 480P@60Hz, 576i@50Hz, 576P@50Hz, 720P@50Hz /60Hz,    1080i@50/60Hz, 1080P@24/30/50/60Hz
HDMI 輸出訊號格式	720P@50/60HZ, 1080i@50/60Hz. 1080P@50/60Hz, 1920 x 1080, 1024 x 768, 1360 x768
音訊輸出格式	LPCM, AC3, DTS (SPDIF interface)
控制方式	手動按鍵 / 遙控器切換 / RS232 遠端遙控 (遙控器使用CR2025 3V鋰電池)
訊號規範	HDMI 1.3, HDCP 1.2
電源	DC 12V / 2.5A
產品尺寸	225 x 118 x 32 mm ( L x W x H ), 750 g

包裝內容：

1  x MV413 4路HDMI畫面分割器
1  x 遙控器 (使用CR2025 3V鋰電池)
1  x RS232連接線
1  x IR 遙控延長接收線
4  x IR 遙控延長發射線
2  x 機櫃掛耳
1  x 電源器
1  x 使用說明書
