Introduction

產品特色:

SDI (Serial Digital Interface) 數位序列介面已成為專業攝影、安全監控與專業廣電設備必備標準介面。SDI傳輸影音訊號是不經過壓縮與封包處理，因此不僅可高速傳輸影音，保持原始影音完全不失真，傳輸距離並可延長為100~300公尺以上。SDI 按照傳輸頻寬共可分為SD-SDI(270 Mbps)、HD-SDI(1.485 Gbps)、與3G-SDI(2.97 Gbps)三種架構。

SD382可將HDMI輸入源轉換為專業攝影、安全監控或廣電設備的2路SDI訊號。並按照HDMI的解析度自動轉換為對應的SD-SDI, HD-SDI或3G-SDI的訊號輸出；適合於專業影音中SDI訊號使用環境，SD382並已獲得許多著名廣電公司選定為標準設備，品質獲得一致的肯定。

• 適用於專業攝影、安全監控、廣電的特殊需求。
• 一個HDMI訊號輸入源同時轉換為二路SDI訊號或顯示在2台SDI 顯示器上 。
• 按照HDMI的解析度自動轉換為對應的SD-SDI, HD-SDI或3G-SDI的輸出訊號。
• 符合SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE 425M / 425M-AB 序列訊號標準。
• SDI 資料傳輸速率 270 Mb/s (SD-SDI), 1.485 Gb/s (HD-SDI), 2.97Gb/s (3G-SDI)。
• 距離傳輸 SD-SDI 訊號 300 公尺，HD-SDI 訊號 200 公尺，3G-SDI 訊號 100 公尺。
• 採用SDI/HDMI訊號處理的專利技術，有效消除快速運動影像的抖動和拖尾現象。
• 內建訊號 EQ 等化與 Re-clock 時脈重整功能，確保訊號品質最佳化。
• 支援SDI 8聲道24bits / 48K取樣率的的數位音頻。
• 通過 FCC、CE、ROHS認證標準。

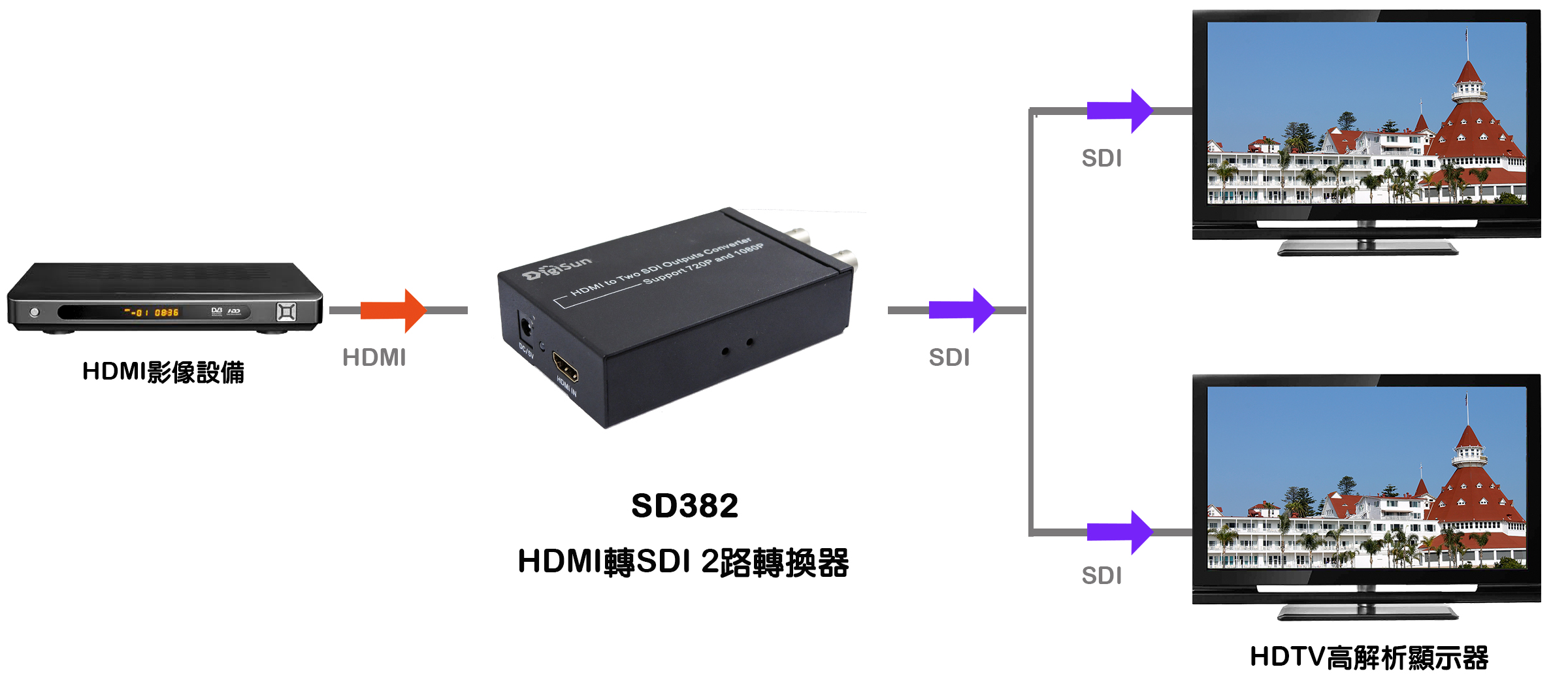

連接示意圖:

連接介面說明：

1. 電源輸入端口
2. 電源指示燈
3. HDMI 輸入埠
4. SDI 輸出#1
5. SDI 輸出#2

 產品規格：


輸出入埠	輸入  HDMI x 1 ；  輸出   SDI x 2
HDMI輸入訊號解析度	480i, 576i, 720P@50 /59.94 /60 Hz 1080i@50 /50.94 /60 Hz 1080P@23.98 /24 /25 /29.97 /30 /50 /59.94 /60 Hz
SDI 資料傳輸速率	270 Mb/s (SD-SDI), 1.485 Gb/s (HD-SDI), 2.97Gb/s (3G-SDI)
SDI 輸出訊號	480i, 576i (HDMI) 轉為SD-SDI (SMPTE 259M-C) 720P, 1080i (HDMI) 轉為 HD-SDI (SMPTE M) 1080P (HDMI) 轉為 3G-SDI (SMPTE 424M / 425M-AB)
SDI 傳輸距離	長距離傳輸 SD-SDI 訊號 300 公尺，HD-SDI 訊號 200 公尺，3G-SDI 訊號 100 公尺。
SDI 音訊輸出	支援SDI 8聲道24bits / 48K取樣率的的數位音頻
訊號規範	HDMI 1.3, HDCP 1.2 SDI SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE 425M / 425M-AB 訊號標準。
電源	DC 5V / 1A
產品尺寸	110 x 95 x 28 mm, 237g


包裝內容：

1 x SD382 HDMI轉SDI 2路輸出訊號轉換器
1 x 使用說明書
1 x 電源器
