Introduction

產品特色:

SDI (Serial Digital Interface) 數位序列介面已成為專業攝影、安全監控與專業廣電設備必備標準介面。SDI傳輸影音訊號是不經過壓縮與封包處理，因此不僅可高速傳輸影音，保持原始影音完全不失真，傳輸距離並可延長為100~300公尺以上。SDI 按照傳輸頻寬共可分為SD-SDI(270 Mbps)、HD-SDI(1.485 Gbps)、與3G-SDI(2.97 Gbps)三種架構。

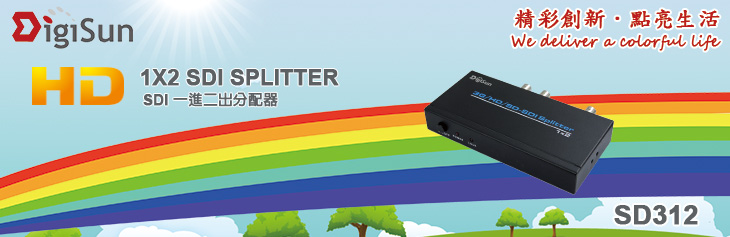

SD312 可將一個SDI訊號輸入源同時分配出二個SDI高解析訊號輸出。符合SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE 425M / 425M-AB 序列訊號標準，適用於專業攝影、安全監控、廣電的特殊需求。SD312並已獲得許多著名廣電公司選定為標準設備，品質獲得一致的肯定。

• 適用於專業攝影、安全監控、廣電的特殊需求。
•  一個SDI訊號輸入源同時擴充分配為二路SDI訊號輸出或顯示在2台SDI 顯示器上 。
• 支援SDI解析度可達1920 x 1080@60Hz.。
• 內建訊號 EQ 等化與 Re-clock 時脈重整功能，確保訊號品質最佳化。
• 符合SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE 425M / 425M-AB 序列訊號標準。
• SDI 資料傳輸速率 270 Mb/s (SD-SDI), 1.485 Gb/s (HD-SDI), 2.97Gb/s (3G-SDI)。
• 距離傳輸 SD-SDI 訊號 300 公尺，HD-SDI 訊號 200 公尺，3G-SDI 訊號 100 公尺。
• 通過 FCC、CE、ROHS認證標準。
  。

連接示意圖:



連接介面說明：

1. 電源開關按鍵
2. 電源指示燈
3. SDI 訊號運作指示燈
4. SDI 輸入埠
5. SDI 輸出#1, #2埠
6. 電源輸入端口

 產品規格：


SDI輸出入埠	1 輸入埠 ;  2 輸出埠
支援SDI訊號解析度	480i, 576i, 720P@50 /59.94 /60 Hz 1080i@50 /50.94 /60 Hz 1080P@23.98 /24 /25 /29.97 /30 /50 /59.94 /60 Hz
SDI 資料傳輸速率	270 Mb/s (SD-SDI), 1.485 Gb/s (HD-SDI), 2.97Gb/s (3G-SDI)
SDI 傳輸距離	長距離傳輸 SD-SDI 訊號 300 公尺，HD-SDI 訊號 200 公尺，3G-SDI 訊號 100 公尺。
訊號規範	符合SDI SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE 425M / 425M-AB 訊號標準。
電源	DC 5V / 1A
產品尺寸	145 x 85 x 23 mm, 320g


包裝內容：

1 x SD312 SDI 一進二出分配器
1 x 使用說明書
1 x 電源器
