Introduction

產品特色:

SDI (Serial Digital Interface) 數位序列介面已成為專業攝影、安全監控與廣電設備必備標準介面。SDI傳輸影音訊號是不經過壓縮與封包處理，因此不僅可高速傳輸影音，保持原始影音完全不失真，傳輸距離並可延長為100~300公尺以上。SDI 按照傳輸頻寬共可分為SD-SDI(270 Mbps)、HD-SDI(1.485 Gbps)、與3G-SDI(2.97 Gbps)三種架構。

SDI372除了將SDI訊號輸入源轉換為高解析影音、安全監控或廣電設備的HDMI訊號，最大特色可將SDI輸入源，透過Loop-through的方式直接連接到SDI的顯示器，或將SDI設備再做中繼串接延伸距離。SD372的SDI訊號處理都按照SD-SDI, HD-SDI或3G-SDI的訊號標準規範，並已獲得許多著名廣電公司選定為標準設備，品質獲得一致的肯定。

• 適用於專業攝影、安全監控、廣電的特殊需求。
• SDI訊號輸入源轉換HDMI高解析訊號輸出，並可將SDI輸入訊號透過Loop-throug的方式中繼串接SDI設備與延伸SDI訊號距離 。
• 按照SD-SDI, HD-SDI或3G-SDI的輸入訊號，自動轉換為對應的HDMI的解析度
• 支援SDI/HDMI解析度480i (60/59.94 Hz)、720p (60/59.94/59 Hz)、1080i (60/59.94 Hz)、1080p (50/60/59.94/30/29.97/24/23.98 Hz)
• 符合SMPTE 125M, 274M, 296M, 425M與ITU-R BT.656 序列訊號標準。
• SDI 資料傳輸速率 270 Mb/s (SD-SDI), 1.485 Gb/s (HD-SDI), 2.97Gb/s (3G-SDI)。
• 距離傳輸 SD-SDI 訊號 300 公尺，HD-SDI 訊號 200 公尺，3G-SDI 訊號 100 公尺。
• 採用SDI/HDMI訊號處理的專利技術，有效消除快速運動影像的抖動和拖尾現象。
• 訊號 EQ 等化與 Re-clock 時脈重整功能，確保訊號品質最佳化。
• 採用耳式壁掛設計，產品安裝更加方便，精巧又不占空間。
• 通過 FCC、CE、ROHS認證標準。

連接示意圖：

中繼串接方式(Cascading)：

SDI輸入源透過Loop-through的方式再做中繼串接，連接到更多的SDI設備，或延伸SDI連線距離。

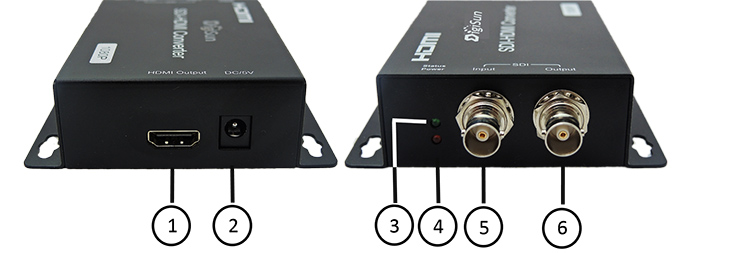

連接介面說明：

1. HDMI輸出埠
2. 電源輸入端口
3. SDI 訊號指示燈
4. 電源指示燈
5. SDI輸入端口
6. SDI Loop 輸出端口

 產品規格：


輸出入埠	輸入  SDII x 1 ；  輸出   HDMI x 1, SDI x 1
SDII輸入與SDI Loop訊號解析度	480i, 576i, 720P@50 /59.94 /60 Hz 1080i@50 /50.94 /60 Hz 1080P@23.98 /24 /25 /29.97 /30 /50 /59.94 /60 Hz
SDI 資料傳輸速率	270 Mb/s (SD-SDI), 1.485 Gb/s (HD-SDI), 2.97Gb/s (3G-SDI)
HDMI 輸出訊號解析度	SD-SDI 轉為 HDMI 480i, 576i HD-SDI 轉為 HDMI 720P, 1080i 3G-SDI 轉為 HDMI 1080P
SDI 傳輸距離	長距離傳輸 SD-SDI 訊號 300 公尺，HD-SDI 訊號 200 公尺，3G-SDI 訊號 100 公尺。
SDI 音訊輸出	支援SDI 8聲道24bits / 48K取樣率的的數位音頻
電源	DC 5V / 1A
產品尺寸	110 x 95 x 28 mm, 237g


包裝內容：

1 x DigiSun SD372 SDI轉 HDMI+SDI Loop轉換器
1 x 使用說明書
1 x 電源器
