DigiSun VH742 4K2K HDMI四進二出矩陣切換器
產品特色:
矩陣切換器兼具切換器與分配器的功能，VH742 矩陣切換器可將四個 HDMI 輸入訊號“按照需要”彈性切換分配在二個 HDMI 高解析顯示螢幕上。符合 HDMI 1.4 / HDCP 標準，支援 UHD 4K2K 與 FHD 1080P 3D高解析與 EDID 功能，相容藍光、PS3 / PS4 等多媒體影音播放格式，色彩鮮艷逼真。
VH742 同時可將輸入的 HDMI 訊號分離出類比左右立體聲 (R/L) 與同軸數位 (SPDIF) 音訊，方便連接耳機或音響。使用者可用紅外線遙控器或面板按鈕輕鬆切換分配 HDMI 訊號與顯示。機構設計同時提供壁掛用途，兼顧美觀、實用、方便的優點。
- 具備 Scaler 功能， 相容於各式 HDMI 播放器與顯示設備。
- 矩陣切換器兼具切換器與分配器的功能，兩路 HDMI 輸出可"按照需要"選擇不同的輸入訊號源。
- 藉由堆疊的方法，可以提高HDMI輸出埠的數量。
- 支援最高 4K x 2K、1920 x 1080 1080P、 3D 1080P @24HZ,高解析度。
- 支援 UHD 4K2K HDTV 高解析電視訊號。
- 色彩格式 24 位元，色深 30 / 36 位元，顏色表現鮮艷逼真。
- 同時支援音訊左右立體聲 (Analog R/L) 與 SPDIF同軸音訊 (Direct Stream Digital / HD / HBR Audio) 輸出。
- 可用紅外線遙控器或面板按鈕輕鬆切換分配HDMI訊號與顯示。
- 合金金屬機身，提高訊號屏蔽效果。
- 機構設計提供壁掛用途，兼顧美觀、實用、方便的優點。
- 完全符合 HDMI 1.4 與 HDCP 1.3 規範 (往下相容 HDMI 1.3/1.2/1.1/1.0)。
- ESD 防靜電保護 (EC61000-4-2s 規範)。
- 安裝快捷，操作簡便。

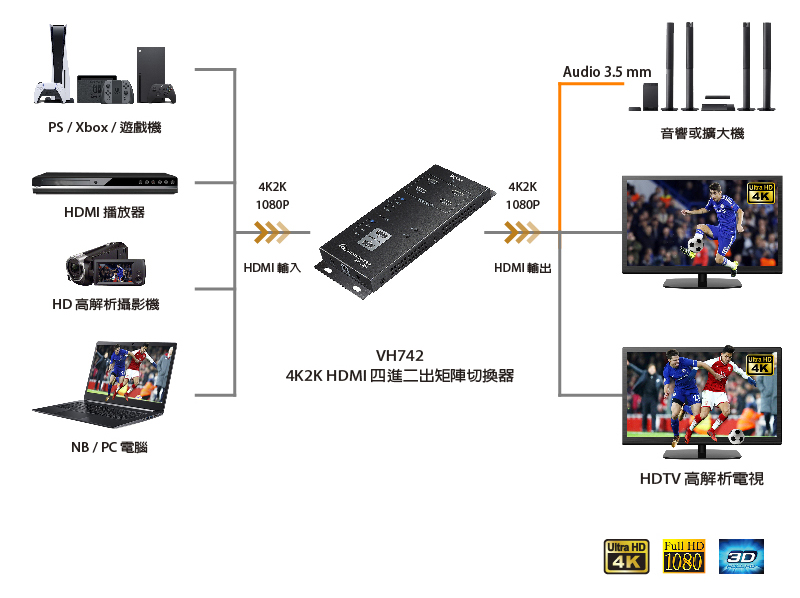

連接示意圖:
.jpg)
連接介面說明：
產品規格：
|
功 能
|
規 格
|
|
HDMI 影音輸出入埠
|
4 輸入埠、2 HDMI 輸出埠 (可選擇不同 HDMI 輸入訊號源)
|
|
支援最高訊號格式
|
1920 x 1080 1080P; 3D 1080P @24Hz, 4K x 2K
|
|
支援 HDMI 解析度
|
480i / 480P@60Hz, 576i / 576P@50Hz, 720P@50 / 60Hz, 1080i@50 / 60Hz, 1080P@50 / 60Hz, 720P@50 / 60Hz 3D, 1080P / 24Hz 3D, 4Kx2K
具備 Scale r功能， 相容於各式 HDMI 播放器與顯示設備
|
|
訊號頻寬
|
10.2 GHz
|
|
訊號規範
|
4K2K HDMI 1.4 & HDCP 1.3 (相容 HDMI 1.3 / 1. 2/ 1.1 / 1.0)
|
|
色彩格式
|
24 位元，, 色深 30 / 36 位元
|
|
音訊格式
|
支援左右立體聲(Analog R/L) 與 SPDIF同軸音訊( Direct Stream Digital / HD / HBR Audio）輸出
|
|
切換控制
|
附高精準 紅外線切換遙控器，遙控或手動切換均方便
|
|
遙控器電池規格
|
CR2025 3V鋰電池
|
|
ESD 防靜電規範
|
IEC61000-4-2s
|
|
傳輸距離
|
HDMI 訊號可延長至 15 公尺
|
|
電源
|
DC 5V / 3A
|
|
產品尺寸 / 重量
|
210 x 85 x 18 mm, 408 g
|
|
|
|
包裝內容：
1 x VH742 4K2K HDMI 四進二出矩陣切換器
1 x IR 遙控器 (使用 CR2025 3V鋰電池一顆)
1 x IR 遙控訊號延長接收器
1 x 音訊同軸訊號輸出線
1 x 中英文說明書
1 x 電源器
4 x 壁掛用螺絲
|
