產品特色:

AH211擷取HDMI數位音訊分離出光纖SPDIF+R/L音頻，並可延伸HDMI的距離連接到高畫質顯示設備（例如HD電視、投影機）。最高支援1080P(50/60Hz)解析度，音訊包含PASS、2.0CH、5.1CH三種模式，方便連接音響或擴大機等設備。

• 擷取HDMI數位音訊分離出光纖SPDIF與R/L左右立體聲音頻，解決HDMI與擴大機等音響設備常發生的不相容問題。
• 提供PASS、2.0CH、5.1CH三種音頻模式，方便連接音響或擴大機等設備。
• 延伸HDMI距離，連接到高畫質顯示設備(例如HD電視、投影機)。
• 支援HDMI 最高解析度1080P@24/50/60Hz。
• 符合HDMI1.3b與HDCP1.2規範(往下相容HDMI 1.2/1.1/1.0)。
• 通過 FCC、CE、ROHS認證標準。

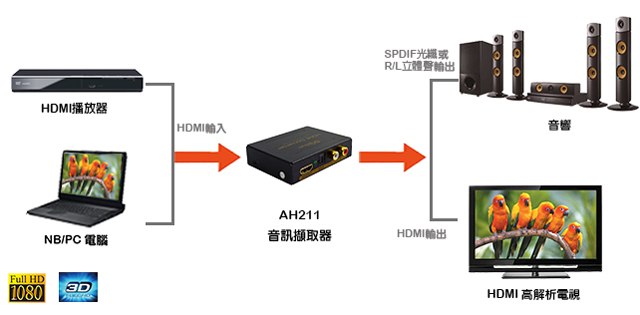

連接示意圖:

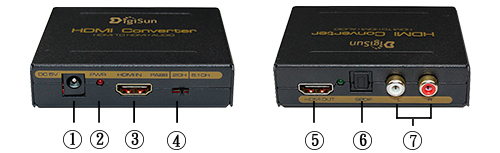

連接介面說明：

1. 電源輸入
2. 電源指示燈
3. HDMI輸入端口
4. PASS/2.0CH/5.1CH音頻模式切換開關
5. HDMI輸出端口
6. SPDIF光纖音訊輸出端口
7. L/R 左右立體聲道輸出端口

產品規格：


HDMI 輸出入埠	1 輸入埠, 1 輸出埠
音訊輸出	光纖SPDIF與R/L左右立體聲音頻輸出
音訊模式	提供PASS、2.0CH、5.1CH三種音頻模式
支援HDMI 解析度	480i/480P@60Hz, 576i/576P@50Hz, 720P@50/60Hz, 1080i@50/60Hz, 1080P@24/50/60Hz
訊號規範	HDMI 1.3b & HDCP 1.2 (相容HDMI 1.2/1.1/1.0)
色彩格式	24 位元，, 色深 30 / 36 位元
傳輸距離	HDMI訊號輸入與輸出各可延長至15公尺
電源	DC 5V / 1A
產品尺寸	84 x 65 x 20mm,  130g

包裝內容：

1 x  AH211 音訊擷取器
1 x  使用說明書
1 x  電源器
