產品規格:

VW404為4螢幕拼接電視牆控制器，可將影像(可選擇HDMI、AV、VGA、USB任一訊號來源)在4個HDMI螢幕上拼接成一個電視牆組合畫面，也可隨時切換為1對4分配器顯示組合，支援最高解析度為1080P Full HD，是廣告宣傳、監控設備，與資訊電子看板的最佳選擇。特色支援多組電視牆控制器堆疊串接，可將影像依實際需要擴大至更大的拼接螢幕電視牆。從2x2,  3×3、4×4…..到最大的10×10拼接電視牆拼接組合。音訊設計為獨立左右環繞立體聲輸出，搭配HDMI、AV、VGA、USB四種輸入埠，滿足各種播放設備訊號規格的需求。可透過前面板按鍵、IR遙控器、或RS232遠端指令方式，靈活操控電視牆螢幕組合內容，單一螢幕畫面並可180°翻轉，4個液晶螢幕就可組合成一個大畫面，讓您不必花大錢就可以輕鬆打造屬於自己的拼接電視牆。

• 最高支援1080P Full HD
• 支援480P，576P，720P，1080i，1080P高解析度。
• 提供多種播放來源的選擇，可任意選擇HDMI、AV、VGA、USB四種輸入訊號。
• 內建USB播放功能，無須電腦即可播放影音、圖片。
• 只要一部VW404主機，即可在四個螢幕 ( 2×2 電視牆) 上播放一組完整的影像。
• 支援邊框修正 (Bezel Correction) 功能。
• 具備最大擴充彈性，使用堆疊串接方式，達到多螢幕拼接的3x3、4x4...(最大可到10×10)的電視牆組合。
• 可任意排列不同電視牆拼接組合，例如1x4、4x1拼接螢幕組合。
• 支援 1x4 分配器模式，並可堆疊串接更多螢幕顯示
• 支援單一螢幕180°畫面翻轉功能。
• 支援RS-232 遠端連線遙控。
• 附高精準紅外線切換遙控器，遙控或手動切換均方便。
• HDMI接口鍍金設計，訊號傳輸更加穩定可靠。
• 採用金屬外殼，散熱效能最佳。
• 使用簡單方便，任何使用者都可直接操作使用。

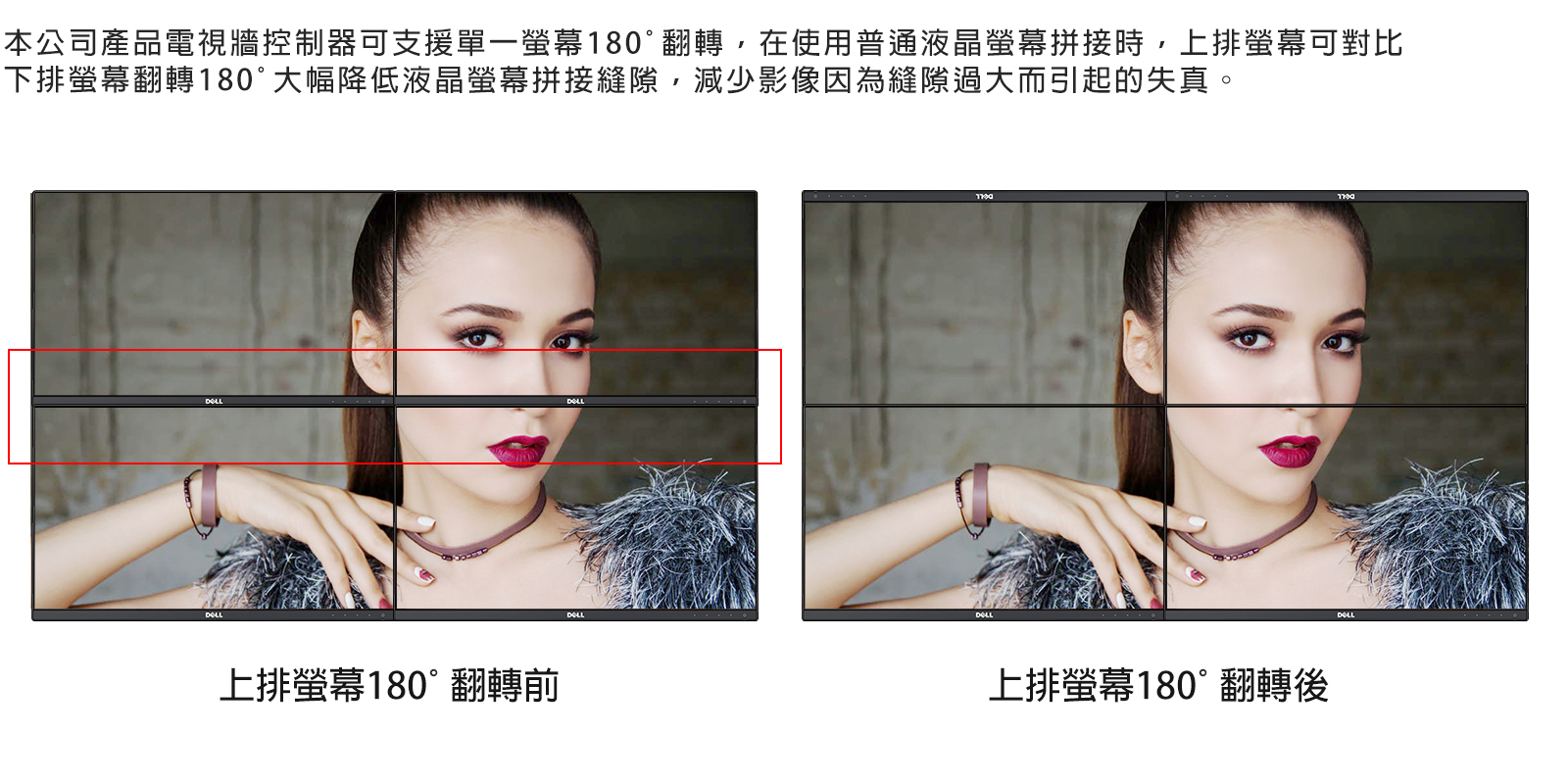

支援鏡像功能 可單一畫面180°翻轉

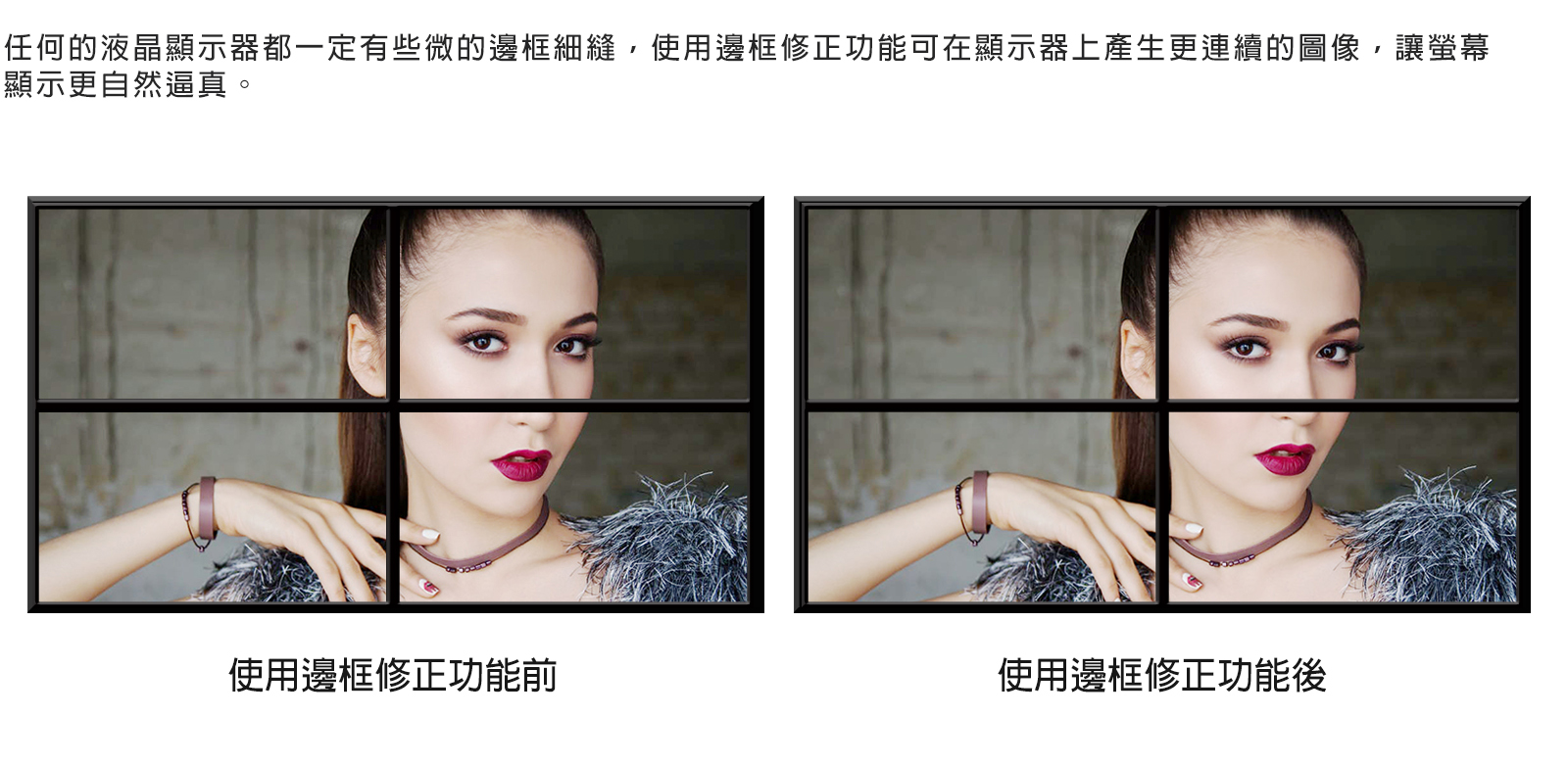

支援邊框修正功能

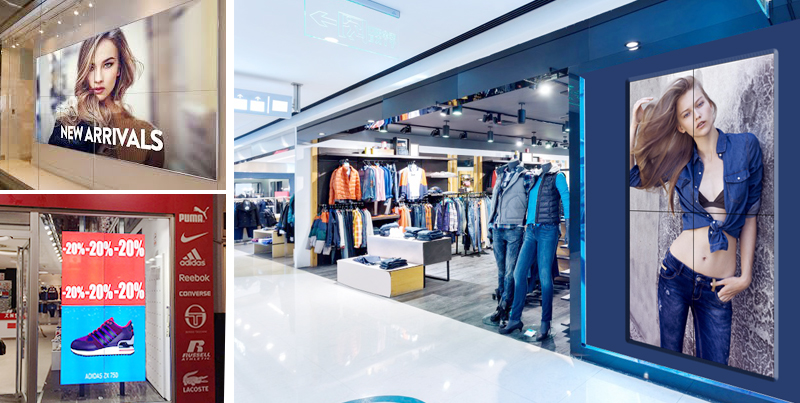

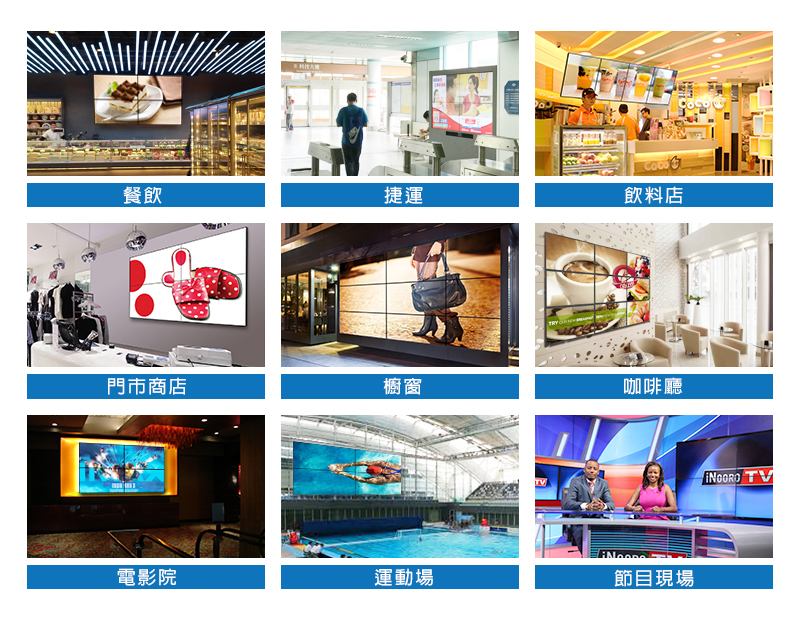

 電視牆廣告效果無遠弗至輕鬆打造屬於自己的拼接電視牆

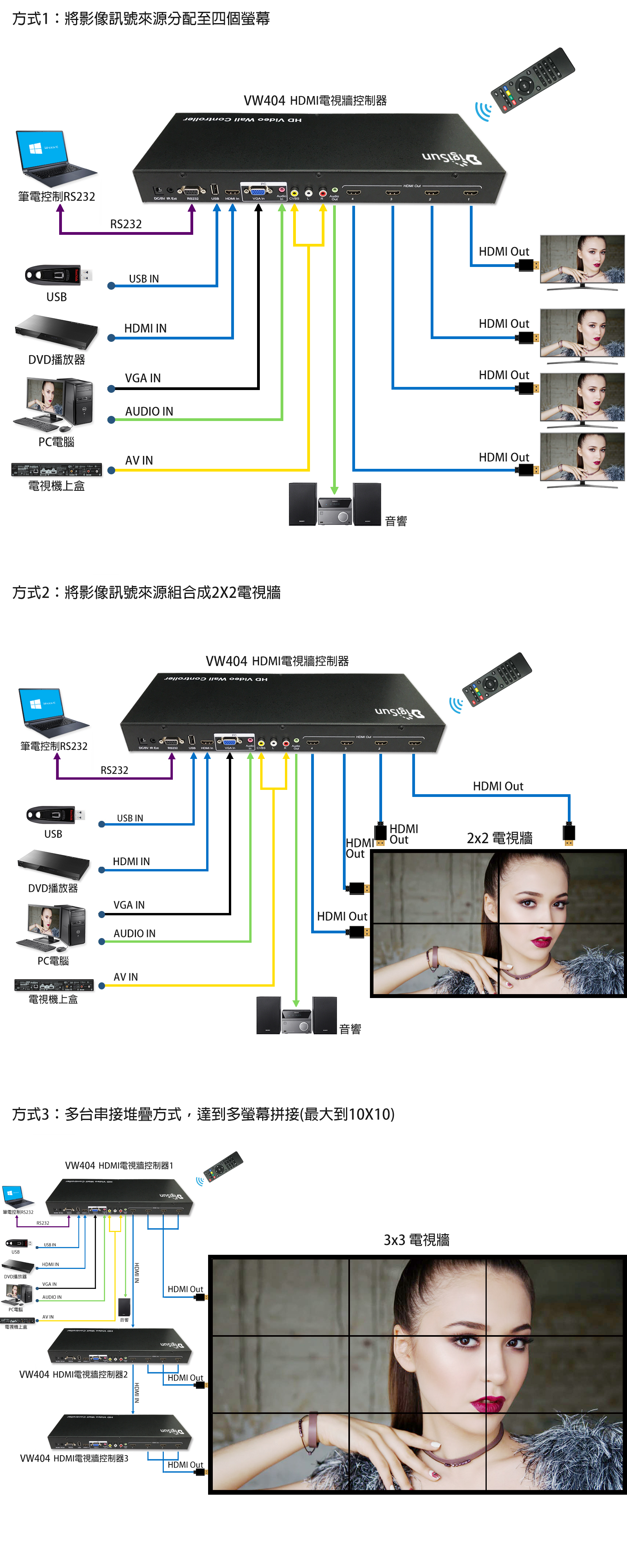

連接示意圖:

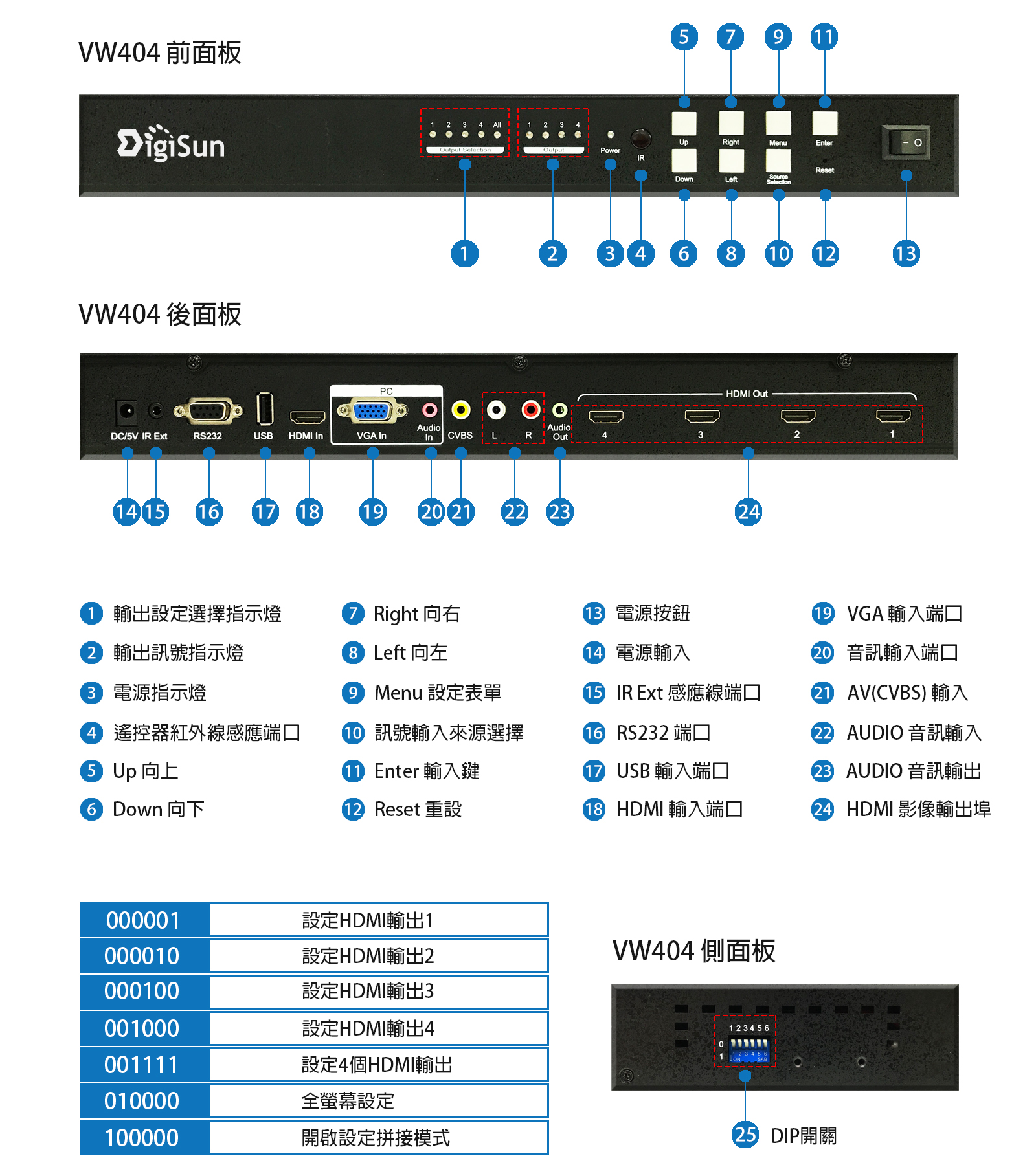

產品介面圖：

產品規格：

型號	VW404
輸入埠	HDMI x 1，AV x 1，VGA x 1，USB x 1 (可選擇任一訊號源)
輸出埠	HDMI x 1
輸出模式	模式1(電視牆模式)：  2x2，可堆堆疊串接VW404延伸為 3×3、4×4..到最大的10×10組合 模式2(分配器模式)：  1×4 HDMI分配器，可堆疊串接更多螢幕顯示
HDMI 輸出訊號格式	1080P / 1080i / 720P /  576P / 480P/  576i / 480i
音訊輸出格式	LPCM (左右立體聲)
控制方式	手動按鍵 / 遙控器切換/ RS232 遠端遙控 (遙控器使用CR2025 3V鋰電池)
電源	DC 5V / 4A
產品尺寸	380 x 136 x 43 mm  ( L x W x H ) , 1725g

包裝內容：

1  x     VW404 HDMI拼接電視牆控制器
1  x     遙控器 (使用4號電池2顆，因法令限制電池運送，敬請自備)
1  x     IR遙控延長接收線
2  x     機櫃掛耳
4  x     螺絲
1  x    電源變壓器
1  x    使用說明書
