產品特色:

AH231U 是符合 HDMI 2.0 規格的三進一出切換音訊擷取器，支援最高解析度 UHD 4K/60Hz、FHD 1080P，連接三個 HDMI 播放設備與一個 HDMI 顯示器(或HDTV)，藉由遙控器或手動按鍵切換選擇三路 HDMI 輸入源，AH231U 特別具備了 HDR 10、EDID、ARC、Dolby Vision 的功能，強化影像清晰度、銳利度、降低雜訊，色彩鮮艷逼真；同時擷取 HDMI 音訊，音訊包含 PASS、2.0CH、5.1CH 三種選擇模式，透過光纖 SPDIF 或 R/L 左右音訊接口，方便連接音響或擴大機等設備，並且支援 ARC 音訊回傳功能，享受最精緻細膩的音視覺饗宴。

• 連接三路 HDMI 影音輸入源，輸出連接 HDMI 顯示器 (或HDTV)，並擷取輸出 HDMI 數位與類比音訊
• 完全符合 HDMI 2.0 與 HDCP 2.2 規範 (向下相容 HDMI 1.4 / 1.3 / 1.2 / 1.1 / 1.0)。
• 支援最高視訊 UHD 4K@60Hz 12/10bits YCbCr 4:2:0 與 8bits YCbCr 4:4:4 解析度。
• 支援  HDR 10 高動態範圍成像、Dolby Vision 功能，強化影像畫質。
• 可選擇開啟(或關閉)自動偵測新輸入 HDMI 訊號源的功能。
• 音訊輸出介面可選擇光纖 SPDIF 或 R/L 左右立體聲。
• 音訊分離提供 PASS、2.0CH、5.1CH 三種音訊模式，方便連接音響或擴大機等設備。
• 支援左右立體聲、DTS-HD / Dolby-true HD / LPCM7.1 / DTS / Dolby-AC3 / DSD 音訊格式。
• 支援 ARC 音訊回傳功能，在 HDTV 電視直接接收影音情況下，可將 HDTV 電視的音訊透過光纖音訊接口回傳到音響擴大機上。
• 採用金屬磨砂外殼，散熱效能最佳。
• HDMI 接口鍍金設計，訊號傳輸更加穩定可靠。
• 可透過遙控器或手動按鍵選擇三路 HDMI 影音輸入源與音訊格式。
• 高品質規格，訊號清晰不損失。
• 通過 FCC、CE、ROHS 認證標準。

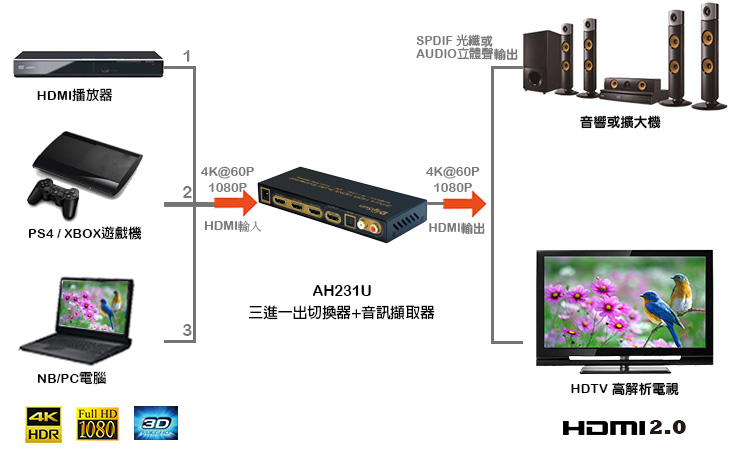

連接示意圖：

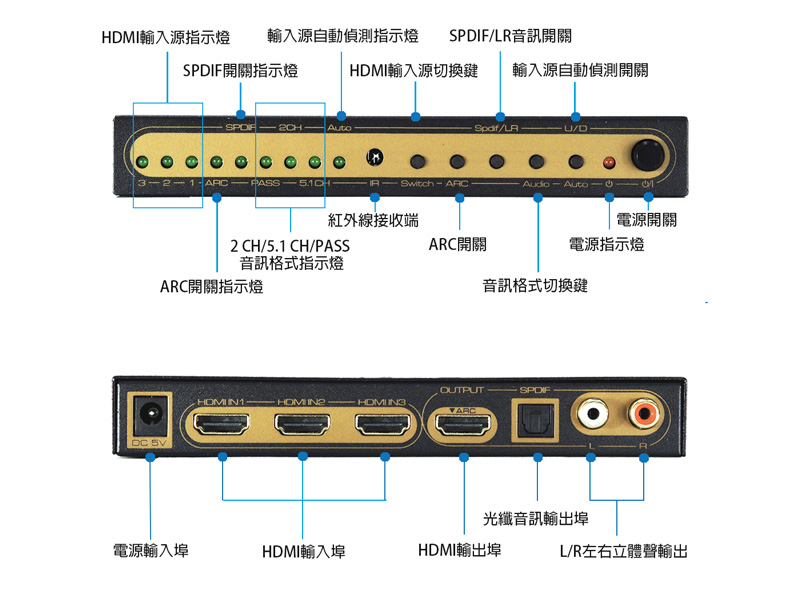

連接介面說明：

產品規格：


HDMI 輸出入埠	3  輸入埠, 1 輸出埠
音訊輸出	光纖 SPDIF 與 L/R 左右立體聲音訊輸出
訊號規範	HDMI 2.0 & HDCP 2.2 (向下相容 HDMI 1.4 / 1.3 / 1.2 / 1.1 / 1.0)
音訊格式	左右立體聲、 DTS-HD / Dolby-true HD / LPCM7.1 / DTS / Dolby-AC3 / DSD
支援最高訊號格式	支援最高 4K/60P 8bits YCbCr 4:4:4、4K/30P, 1920 x 1080 1080P
支援HDMI解析度	4K@60Hz / 4K@30Hz, 3D / 1080P / 1080i / 720p / 576p / 576i / 480P / 480i
訊號頻寬速率	18Gbps / 600MHz
傳輸距離	4K     ：輸入 / 輸出各 5 公尺 1080P：輸入 / 輸出各 15 公尺
切換控制	附高精準 紅外線切換遙控器(使用 CR2025 3V 鋰電池)，遙控或手動切換均方便
電源	DC 5V / 2A , LED 燈號顯示 HDMI 與音訊狀態
產品尺寸	158 x  64 x 22 mm / 257g

包裝內容：

1 x AH231U HDMI 三進一出切換器+音訊擷取器
1 x IR 遙控器 (使用 CR2025 3V 鋰電池一顆，因法令限制電池運送，敬請自備)
1 x 使用說明書
1 x 電源器
