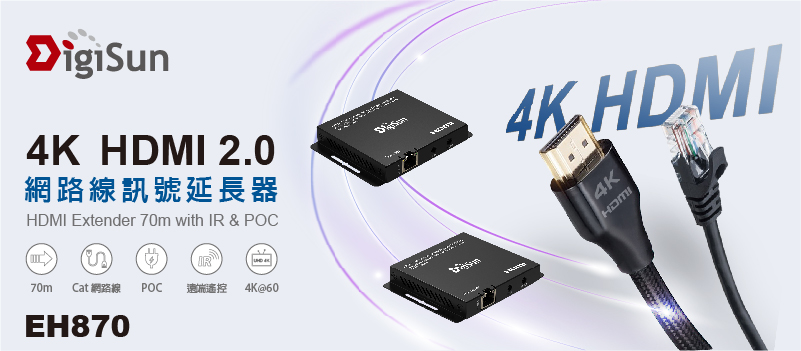

EH870 為最新 HDMI 2.0 4K@60Hz 訊號延長器，使用 Cat 網路線提供最佳方案(建議使用 Cat6e 或 Cat7 以上規格線材)，解決 HDMI 訊號因為長距離傳輸而容易產生的訊號延滯、失真、馬賽克，甚至無法傳輸的問題。EH870 傳輸 HDMI 距離在 4K@30Hz 達 100公尺，在 4K@60Hz 可達 70公尺，透過接收器 (RX) 串接方式延伸 HDMI 訊號距離，可以構成 1 對多的 HDMI 延伸架構。可應用在影音播放、安全監控、多媒體教學、數位看板、醫療影像、廣告工程、工業控制顯示或個人家庭的長距離影音播放。支援 POC (power over cable)，電力經由網路線供給遠端接收器 (RX)，接收器 (RX) 不須另接電源。EH870 同時提供 IR 遠端遙控功能，方便由遠端的顯示設備處 (TV 或 monitor) 遙控另一端的播放設備多媒體播放器、DVD 等等)。

產品特色：

• 支援 HDMI 2.0 最高解析度 UHD 4K@60Hz。
• 直線傳輸距離在 4K@30Hz 達 100公尺，在 4K@60Hz 可達 70公尺(建議使用 Cat6e 或 Cat7 以上規格線材)。
• 支援 POC (power over cable)，TX發射器經由 Cat 網路線給遠端接收器 (RX) 供電，接收器 (RX) 不須另接電源。
• 透過接收器 (RX) 串接方式延伸 HDMI 訊號距離，可以構成 1 對多的 HDMI 延伸架構，距離不受限制。
• 接收器 (RX) 具備 Scaler Down 功能，必要時 RX 端可加裝電源供應器。
• 發射器 (TX) 增加一路 HDMI Loop 輸出，可於播放端就近監看 HDMI 播放影音。
• 支援音訊格式 AC-3 / DTS / PCM。
• IR 遠端遙控功能可讓遙控器由第一級的遠端 RX 顯示設備處 (TV 或 monitor) 操作另一端的 TX 播放設備 (多媒體播放器、DVD 等等)。
• 發射器 (TX) 與接收器 (RX) 必要時可交換使用。
• 符合 HDMI 2.0 與 HDCP 2.2 規範 (往下相容 HDMI 1.4 / 1.3 / 1.2 / 1.1 / 1.0)。
• 主機增加掛壁孔設計，方便工程施工固定。
• 即插即用，安裝簡單容易。

 產品應用：

EH870 應用在長距離影音播放、安全監控、多媒體教學、數位看板、醫療影像、廣告工程、工業控制顯示或個人家庭視聽娛樂，安裝簡單容易，為各式影音工程 HDMI 長距離傳輸提供最佳解決方案。 ◆ 多媒體播放   ◆ 多媒體教學 ◆ 展覽會場影音 ◆ 廣告工程 ◆ 安全監控 ◆ 工業控制顯示 ◆ 醫療影像 ◆ 數位看板 ◆ 個人家庭視聽娛樂
			多媒體播放	多媒體教學	展覽會場影音
			數位看板	廣告工程	工業控制顯示
			安全監控	醫療影像	個人家庭娛樂

連接示意圖：

連接介面說明：

產品規格：

包裝內容：

1 x EH870 TX (發射器)
1 x EH870 RX (接收器)
1 x IR  紅外線發射線
1 x IR  紅外線接收線
1 x 電源變壓器 (供電 TX，RX 可由 POC 網路線供電)
1 x 使用說明書
